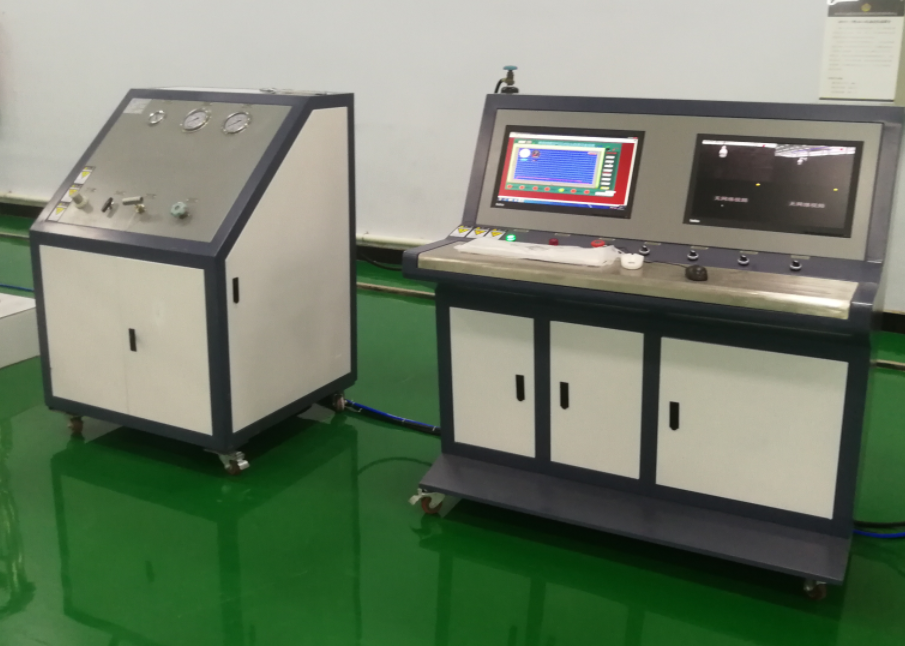

一、产品介绍
jinnianhui金年会研发的增压系统采用jinnianhui金年会的气动增压泵，利用压缩空气驱动产生高压水输出至测试工件，设备可对试验压力、保压时间等过程进行自动控制，试验数据自动采集、储存，并输出试压报告。
二、增压系统参数
试压工件 |
闸阀、旋塞阀、压裂管汇等产品 |
试压介质 |
清水 |
额定工作压力 |
350MPa |
试压范围 |
1-350MPa |
最大设计压力 |
60000psi |
输出流量 |
参考泵输出流量图 |
控制方式 |
计算机自动控制/手动控制 |
压力测量精度 |
压力表 0-40MPa，0-400MPa 1.6 级
传感器 0-40MPa，0-400MPa 0.5 级 |
压力控制精度 |
≤1%F.S |
外形尺寸 |
1500x600x1200mm |
重量 |
约250Kg |
水箱容积 |
100L |
高压出口 |
2 路 |
三、增压系统特点
增压系统的气源进口和试压介质进口端均配备过滤系统，该过滤系统满足增压系统元件对压缩空气和试压介质的要求。
增压系统的输出端采用高压软管，高压软管上的试压接头采用活动式设计，方便更换，高压软管不短于5米。
操作控制面板旋钮和指示灯在面板上要分开布置，避免绿色或红色指示灯被误认为是按钮，旋钮要有阻尼感；亦可采用触摸屏进行相关信息显示。
两路高压输出口是独立控制的，在测试系统中可以开两个窗口同时进行两个阀件的压力测试。
