一、产品介绍

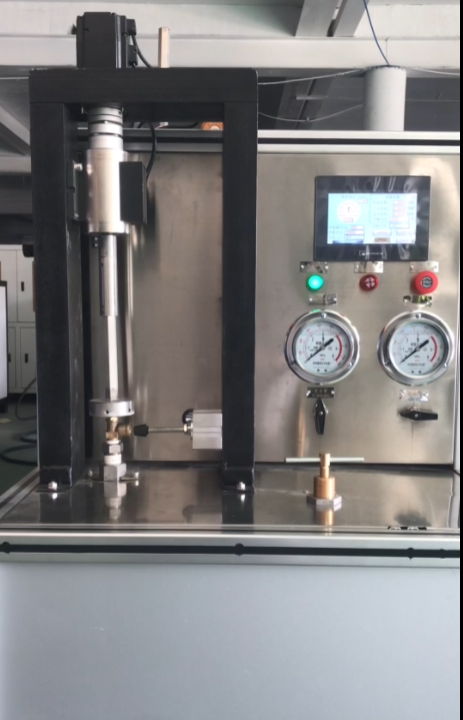

jinnianhui金年会研发的阀门扭矩测试系统包括扭矩测试台及阀门工作台，采用焊接机架，一端安装被测阀门，一端安装加载伺服减速机组、转矩转速传感器。阀门工作台与扭矩测试台的距离和中心高设计成可调节结构，适应不同规格阀门的扭矩测试要求。底座预留地脚螺栓孔，可固定到试压舱域的底板上。
二、阀门扭矩测试系统参数
额定扭矩：2077 N.m
最大扭矩：3000 N.m
扭矩传感器型号：ZJ-2000AB（2000 N.m，2705脉冲/转）
扭矩测量范围：0-2000 N.m
扭矩测试台输出轴额定转速：12rpm
扭矩测试台输出轴最高转速：16rpm
测试精度：转矩、转速、轴功率 ±0.2% F.S
工件压力测试范围：0-350Mpa
三、阀门扭矩测试系统特点
采用伺服电机（3KW，1500rpm）+减速机（速比 i=125）加载，负载伺服电机通过上位机软件、伺服驱动器提供开启或关闭阀门所需的扭矩，该扭矩通过减速机放大后作用于被测阀门。
扭矩测试功能集成到水压试验装置的自动控制系统中，使用 Windows 操作系统，可以提供加载控制、数据处理、数据存储、保护等功能。
操作界面需显示扭矩、转速、压力等参数相互之间的曲线关系，并可生成 Word/Excel/PDF 格式报表，可予以保存、分析和打印。
