您所在的位置:首页> 产品展示 >计算机控制气瓶外测法水压试验机

计算机控制气瓶外测法水压试验机 pdf

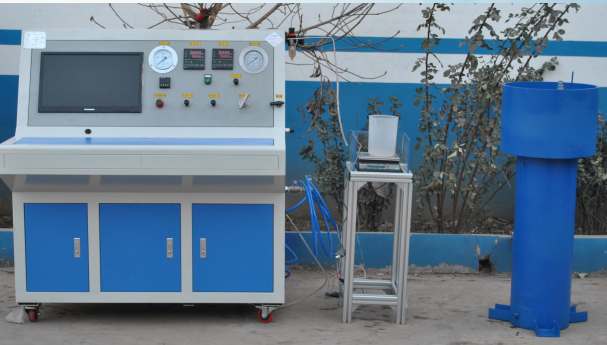

气瓶外测法水压试验机


气瓶外侧法水压试验机

钢瓶气瓶水压试验机



[产品介绍]
产品名称:气瓶外测法水压试验机

产品类别:气瓶水压试验机

产品编号:SUP_QP

一、应用范围:

jinnianhui金年会根据 国标GB/T9251-1997《气瓶水压试验方法》,钢制无缝气瓶定期检验与评定GB/T13004-2016,GB/T9251-2010《气瓶水压试验方法》和CGA C-1《压缩气体气瓶的水压试验方法》中对气瓶水压试验方法、试验装置和操作方法都作了详细的规定,本装置严格按照我国气瓶水压试验标准和美国DOT法标准研制,与传统的手动外测法装置比较,计算机控制外测法装置具有数据采集的实时性和高精度的优点。可以进行数据实时显示,试验完毕后保存,查询等功能。

车用天然气瓶分为无缝钢瓶、缠绕式气瓶(常见的生产厂家如北京天海、重庆益峰等等),设备主要测试产品在耐压下的全变形量,残余变形量,变形率等技术参数。可对数据进行查询追踪,方便快捷。

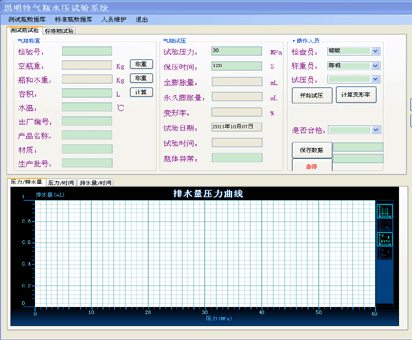

二、软件控制界面

数据采集软件

三、设备特点

1.气瓶外测采用气动液体方式增压,接液部分采用不锈钢材质;
2.多种不同型号的水护套,满足多种测试规格的要求;
3.高精度验校压力表对检测压力表进行校验;
4.软件具有友好用户界面,免除人为错误,记录相应的试验压力、膨胀量;
5.整个水压试验结束时,计算机采集到了初始水位、最高水位、最高压力以及结束水位,通过上位机的计算就可 以得到气瓶的全变形值、残余变形值和残余变形;
6.电子称重装置代替原来的量管,电子数字式传感器能精确读出压力和膨胀量;

四、技术参数

产品名称

气瓶水压试验机

产品型号

SUP_QP_M80

基本原理

由jinnianhui金年会气动增压泵SUP_M_80进行增压,在增压的同时,气瓶有定膨胀量,电子天平记录膨胀数值,计算机软件同时记录压力曲线,排水量曲线,到一定压力后自动停止加压,进入保压阶段,然后卸掉压力,电子天平称重残余水量,最后计算出残余变形率。

性能参数

试验压力

0~50MPa

控压精度

试验压力值上限的+1%,下限的-1%

压力值分辨率

0.1MPa

称重精度

0.1g

试验介质

压力控制方式

计算机控制

操作方式

手动控制 ,电脑控制

试样数量

配备两个试验水套,一套增压及控制装置

温度显示

平均差0.1℃

试样安装方式

手动或自动夹紧

结构组成

增压系统,压力控制系统,称重系统,电脑控制系统,水套

适用范围

缠绕瓶,钢瓶等

qipingshiyanji-q

呼吸气瓶检测装置主要用于呼吸气瓶的试验,包括呼吸气瓶水压试验,气瓶烘干,气瓶清洗,气瓶瓶阀装卸,气瓶倒水,气瓶灌水等装置。

呼吸气瓶检测装置

氢气气瓶水压试验系统主要用于氢气气瓶的水压耐压试验。本试验机可选择计算机控制和手动控制。具有试验数据的自动采集和处理功能,自动建立试验数据库,可随时查询,数据可以长期保存,并可以打印出完整的试验报告和试验曲线。

氢气气瓶水压试验系统

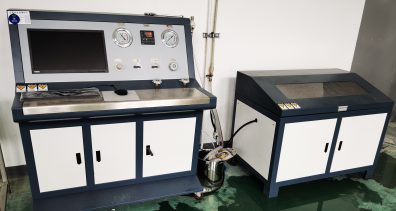

液化石油气瓶液压爆破试验台主要用于液化石油气瓶和其他压力容器的体积膨胀测量。计算机控制的液压试验仪表,操作简单。本试验台长期运行可靠和稳定性极高,一路多口试验效率高,使用成本低、经济效益好。

液化石油气瓶液压爆破试验台

相关产品

气瓶水压试验机国标GB/T9251《气瓶水压试验方法》,钢制无缝气瓶定期检验与评定GB/T13004-2016,GB/T9251-2010《气瓶水压试验方法》和CGA C-1《压缩气体气瓶的水压试验方法》中对计算机控制外测法装置具有数据采集的实时性和高精度的优点。可以进行数据实时显示,试验完毕后保存,查询等功能。

气瓶外侧法水压试验机



相关技术资料



相关技术资料 相关产品

无缝气瓶外测法水压试验机的应用及参数

无缝气瓶卸阀试压倒水机的应用与参数

无缝气瓶内部干燥机的应用与参数

无缝气瓶气密性试验机的应用及参数

气瓶水容积测定方法

CNG长管外测法水压试验机的工作原理

CNG长管外测法水压试验机的使用条件和参数

CNG长管外测法水压试验机的使用条件和参数

液化气瓶水压测试机的应用及参数

气瓶水压试验系统的监控软件

低温绝热压力容器试验准备和试验步骤

低温绝热气瓶的检验周期与检验项目

低温绝热气瓶静态蒸发率测试

低温绝热气瓶气密性试验方法

外测法水压试验机的参数和要求

水压机起重架参数与要求



铝瓶水压爆破试验机

气瓶爆破试验台

气瓶水压试验机

呼吸器综合检测仪

氮气置换装置

呼吸气瓶高低温疲劳试验机

空气呼吸器填充泵

气瓶气密性试验装置

静态蒸发率测试仪

气瓶气密性检测设备

车用氢气瓶疲劳试验机

液化气瓶压力试验机



相关产品:

爆破试验机
气瓶阀拆卸机 气瓶清洗机
气瓶上线装置 气瓶阀拆卸机
气瓶外测法水压试验机
钢瓶倒水机 钢瓶烘干机
气瓶外测法水压试验机
脉冲试验机 气瓶气密性测试机 高压气瓶组
气瓶阀门上瓶机
便携式试压机 便携式试压机
试压泵
缠绕气瓶检测线
氮气置换装置
气瓶(钢瓶)阀门气密性试验机-瓶阀气密性试验机-气瓶阀门气密性检测设备
气瓶(钢瓶)阀门气密性试验机



气瓶外测法水压试验机(电脑型)

       气瓶水压试验机可供各种高压气瓶做外测法水压试验之用。通过试验,可精确测出气瓶的容积残余变形率,以保证气瓶的安全使用。遵循标准:B/T9251-1997《气瓶水压试验方法》和CGA C-1《压缩气体气瓶的水压试验方法》

更多详情请点击:气瓶水压试验机


换热器打压试验装置


板式热交换器打压装置是在板式热交换器解体检查工作中使用的专用工具,用于板式热交换器检修后的水压试验。

详细进入 板式热交换器打压装置技术要求

静态蒸发率测试仪

气瓶的静态蒸发率测试仪,测试过程及测量数量按照GB/T18443.5-2010《真空绝热深冷设备性能试验方法第五部分:静态蒸发率测量》文件要求进行'测试方法采用气体质量流量计方法,产品用于真空绝热深冷压力容器、真空绝热深冷气瓶、真空绝热管及管件、真空绝热深冷设备的静态蒸发率测量的静态蒸发率测试。

相关技术资料 :

临时进口气瓶检查要求

焊接气瓶的无损检测

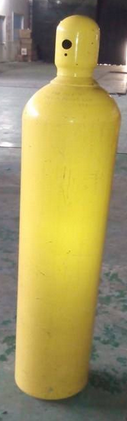

标准钢瓶-标准瓶

标准瓶用于校验气瓶外测法水压试验机的用途,规定标准气瓶的水压试验残余变形率为0.标准钢瓶可用于呼吸气瓶以及普通无缝气瓶的水压设备校验。

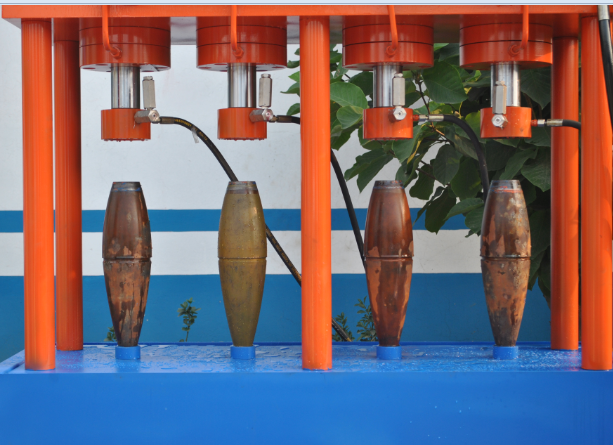

炮弹、火箭筒体水压试验机主要用于炮弹、火箭筒体的水压耐压试验。本试验机由微机控制试验过程,可实时显示试验压力时间曲线,试验结果可自动保存,也可打印输出,断电能自动保存;输出压力、保压时间等参数可在允许范围类自由设  定。 系统配置有自动液压夹紧机构用于被测件的自动液压夹紧。产品试验可以单工位或者多工位根据试验要求。底部配置有盛水水箱用于储存试验壳体的清水。

炮弹、火箭筒体水压试验机

水压试验设备主要用于各类管材、阀门、压力容器的水压爆破试验,采用具有自主知识产权的软件进行支持,软件操作简单,全中文参数设置,用户只需输入所要求的压力测试参数,系统控制一键启动。

水压试验设备

除此气瓶外测法水压试验机外我们还提供:
气瓶检测线 气瓶爆破试验机 气瓶疲劳试验机
气瓶检测线 气瓶爆破试验机 气瓶疲劳试验机

安全阀校验台

抽真空度负压试验台
脉冲测试服务
不锈钢卡压件

管材静液压试验机

气体增压泵
超高压泵
