止水栓塞
止水栓塞应符合下列要求:
1 栓塞长度不小于8倍钻孔直径 ;
2 止水可靠、操作方便。
宜采用水压式或气压式栓塞。
供水设备
试验用的水泵应符合下列要求:
1 工作可靠，压力稳定，出水均匀 ;
2 在1MPa压力下，流量能保持 100L/m in e
水泵出 口应安装容积大于 51一的稳压空气室
吸水龙头外应有1层~2层孔径小于2mm的过滤网。吸水龙头至水池底部的距离不小于0.3m 。供水调节 阀门应灵活可 靠 ，不漏水 ，且不宜与钻进共用 。
量测设备
测量压力的压力表和压力传感器应符合下列要求:
1 压力表应反应灵敏。卸压后指针回零，量测范围应控制在极限压力值的 1/3 3/4 ;
2 压力传感器的压力范围应大于试验压力。流量计应能在1.5M Pa压力下正常工作，量测范围应与水泵的出力相匹配 ，并能测定正向和反向流量 。
3 宜使用能测量压力和流量的自动记录仪进行压水试验。
4 水位计应灵敏可靠 ，不受孔壁附着水或孔内滴水的影响 。水位计的导线应经常检测 。
5 试验用的仪表应专门保管，不应与钻进共用，并定期进行检定 。

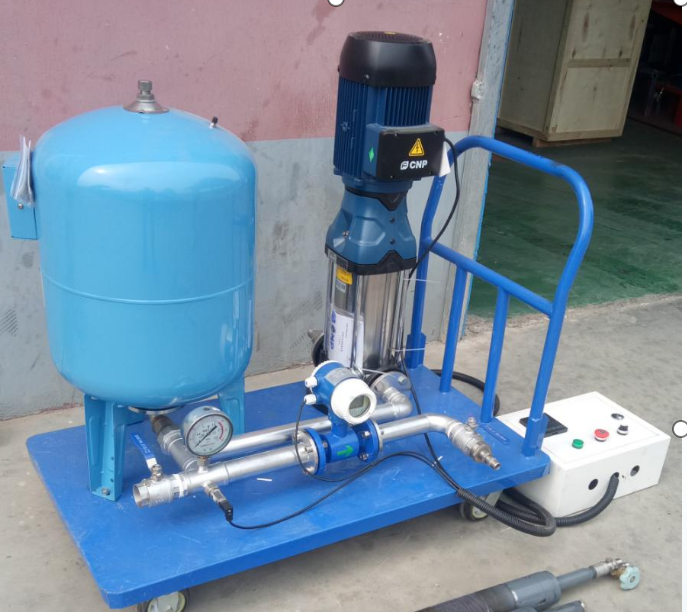

产品名称 |
钻水压孔水压试验装置 |
产品型号 |
SUP_ZSYK_1000 |
基本原理 |
通过增压泵实现水压注水，并通过流量计压力传感器采集流量与压力 |
|
试验压力 |
1MPa |
流量 |
100L/min |
试验介质 |
水 |
压力控制方式 |
计算机控制 |
环境温度 |
常温 |
试样数量 |
1路 |
精度 |
0.5% |
结构组成 |
水压装置，流量压力采集装置 |
适用范围 |
钻水压孔水压试验 |
型号选择
试验介质 |
清水 |
试验压力 |
1MPa |
增压流量 |
100L/min |
时间显示 |
电脑显示 |
打印报告 |
试验完毕可以打印试验报告并保存试验数据 |
试验数据保存 |
可以保存报告及excel测试表格，每次采集的数据都可以保存下来 |
显示精度 |
0.01MPa |
采集精度 |
0.5% |
