一、产品介绍

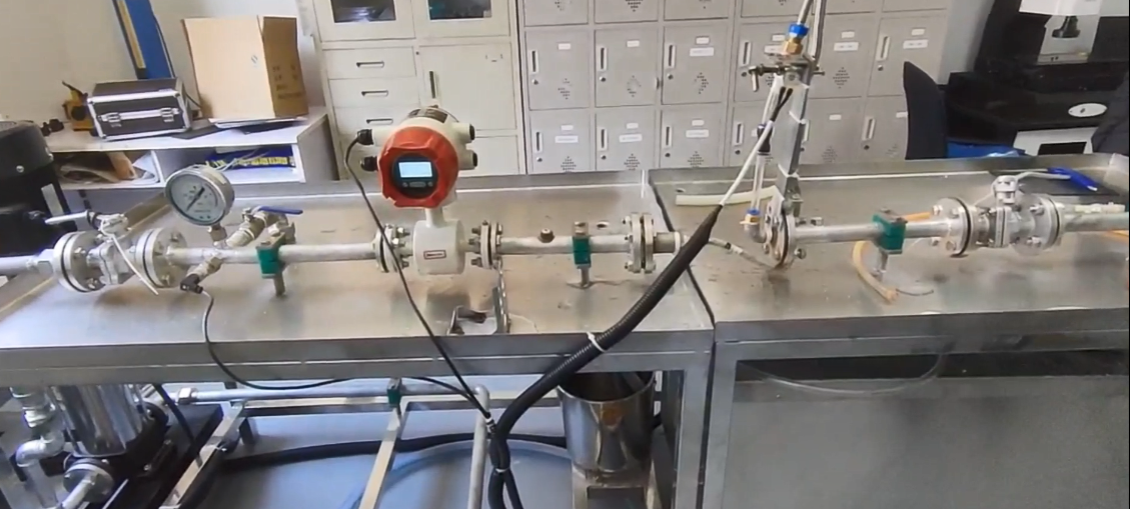

jinnianhui金年会研发的压力损失试验仪由沿程阻力实验管道、恒压供水系统、测压系统、智能传感器、PLC触摸屏测控系统、信号采集分析仪、实验软件，主要用于管道的压力损失试验。配备数据采集软件，与PLC测控系统配套使用，图表结合，可控制沿程阻力实验各项运行指标，可对沿程阻力实验所采集数据进行数据计算、成果分析、曲线绘制、数据存储。
二、压力损失试验仪参数
沿程阻力实验管道：双面抛光，等径不锈钢沿程阻力实验管道，测点采用均压环设计，配置无压管道流量计。
测压范围：-100KPa~100KPa，可智能采集沿程阻力管道段沿程损失、无压管道流量计端差压信号
显示精度：10Pa（1mm水柱）
精度：0.2%FS
恒压供水系统：有机玻璃蓄水箱，厚度不小于6mm，PPR管路，动力设备为高扬程磁力水泵，标配激串式稳压器、阻尼分流管，功率小于200W,扬程大于10m，带多路电源独立控开。
测压系统：倒U型测压计，带滑尺与校准镜面，测压范围0~370mm，分辨精度0.5mm。
配套实验台：尺寸1500 mm×550 mm×800mm。
三、压力损失试验仪特点
配置7寸以上高清液晶触摸屏，配置不少于6路AO，触屏软键控制水泵、气泵、阀门、传感器等各部件，并采集计算各项实验数据；液晶屏测控界面包含动态实验台数据实时显示模块、压力流速指标实时跟踪曲线显示模块、按键测控单元模块、实验指导模块、设备安全保障模块、数据存储模块、设备保洁模块等。
配置高频信号处理芯片,与智能传感器协同工作，自带RS-485、Rs-232等通讯，可实现流量、压力、温度数据同步采集及分析，精确测定全量程范围段流量,精度一级。
