您所在的位置:首页>产品列表>气驱液体增压泵


气驱液体增压泵

jinnianhui金年会气驱液体增压泵G系列产品



jinnianhui金年会液驱气体增压泵驱动气缸直径160mm,行程80mm,设备依靠帕斯卡原来。将低压气源压力转换为被增压的液体压力。通过气缸面积与被增压液体端的液体的面积比实现压力的升压。

驱动气体压力6BarM系列增压泵参数表

型号

出口
压力
(bar)*
A
B
输出压力(bar)
0 50 100 150 200 400 600 800 1000 1200 1400 1600 1800 2000 2200 2400
流量 升/分钟(L/min)

G6

6:1

48

1'

3/4'

29.91 0
G10 10:1 80 1' 3/4' 18.84 5.10 0
G16 16:1 128 1' 3/4' 12.05 5.32 0
G28 28:1 224 1' 3/4' 6.78 6.01 4.71 1.34 0
G40 40:1 320 1/2' 3/8' 4.71 4.02 3.04 1.98 0.89 0
G64 64:1 512 1/2' 3/8' 3.01 2.95 2.87 2.06 1.13 0
G80 80:1 640 1/2' 3/8' 2.44 2.35 2.12 1.76 1.03 0.65 0
G100 100:1 800 1/2' 3/8' 1.92 1.88 1.83 1.78 1.12 0.75 0
G130 130:1 1040 3/8' 3/8' 1.47 1.45 1.38 1.26 1.11 0.63 0.52 0
G175 175:1 1400 3/8' 3/8' 1.08 1.02 0.97 0.85 0.81 0.78 0.65 0.34 0.02 0
G255 255;1 2040 3/8' 3/8' 0.75 0.72 0.65 0.61 0.54 0.47 0.41 036 0.28 0.22 0.15 0
G400 400:1 3200 3/8' 3/8' 0.48 0.46 0.45 0.42 0.39 0.37 0.32 0.29 0.27 0.26 0.25 0.19 0.16 0.14 0.08 0

Pa=驱动气压 Ps=输入气压 Po=输出气压 Pa=6bar·Ps=8bar

jinnianhui金年会气驱液体增压泵应用范围

  • 工作原理:利用在两个独立腔体内端面积不同的大小活塞(柱塞)运动,通过力的平衡原理,在低压腔给大面积活塞施加小的压力,高压腔内小面积活塞(柱塞)便能输出大的压力。面积比越大的泵输出的压力越高。输出压力计算公式:
    输出压力=驱动空气压力×压力比(大小活塞面积比)
    调节驱动空气压力,实现被增压液体的压力的成线性比例的增加
    调节空气流量大小,控制增压泵的动作,来实现输出流量的控制
    输出压力与驱动压力成线性比例关系,容易实现控制操作
    当达到设定输出压力,大小活塞达到里的平衡,增压泵停止工作,此时不再消耗能量,也没有任何热量产生,具有良好的压力保持特性,当有压力泄漏时,增压泵自动补充压力
    可以在输出端有一定压力的情况下频繁启动,对增压泵没有影响
    体积小,结构紧凑,便于安装,便于自动化控制
    无需润滑,无需专人专职维护
    因其不需要用电,无火花产生,适合煤矿、石油石化、化工等防爆场合

相关产品:

气动气体增压泵

jinnianhui金年会气动气体增压泵H系列采用压缩空气驱动,被增压气体的压力大于3MPa的压力,最高可增压压力为驱动空气压力*100,压力无极可调。被增压介质无泄漏,压力无极可调。

更多详情请点击:气动气体增压泵

zengyabeng-m

伺服高压泵是一种适应范围较广的多功能产品,增压空气、氮气、氦清水、液压油等能够满足各种领域的高压气体应用要求。可以输送各种包括水或工业液体在内的不同介质,适用于不同温度、流量和压力范围。
典型应用:
工业增压:高精度压力注入系统;
高校行业:高精度压力测试装置,岩石试验装
 试验室:高精度压力测试系统。

更多详情请点击:伺服高压泵

伺服高压泵

相关技术资料 相关产品

气驱液体增压泵技术资料

气体增压泵的维修与保养

钢制无缝气瓶凹陷、凹坑、磕伤和划伤深度值测量方法

钢制无缝气瓶检验前的准备

液压试验装置技术要求

水压试验机的参数介绍



气液增压器

气驱液体增压泵

液压驱动液体增压泵

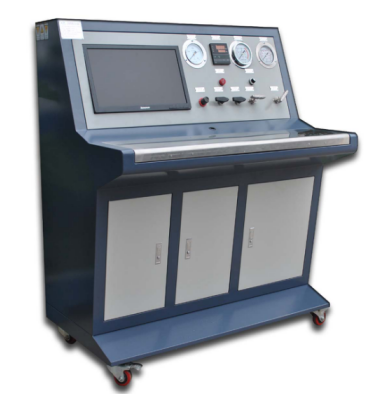

液面计校验装置


jinnianhui金年会有限公司生产研发的液位计校验装置可分别用于板式液面计、玻璃管液面计、浮子式液面计、和磁性液面计等产品的校验。产品采用计算机自动校验,输出试验报告并保存试验数据。通过一定的气压压力产生一定的液位高度,并通过激光测距仪进行液面的高度测量。 液面计校验装置
作者:jinnianhui金年会 | 分类:汽车试验机| 标签: |  阅读全文...
