您所在的位置:首页> 产品展示 >涡轮增压软管pvt试验脉冲疲劳试验机

涡轮增压软管pvt试验脉冲疲劳试验机



软管pvt试验脉冲疲劳试验机

试验控制台

一、概述

jinnianhui金年会生产的该试验台适用于涡轮增压管路的 PVT 试验,即管路等内部介质(高低温空气)循环脉冲压力试验、管路内部(空气)及环境温度交变以及对应的三维振动试验。试验台可自动进行冲击试验,自动记录冲击次数,自动控制内部介质及外部环境温度,计算机屏幕可显示各试验的数据(脉冲进口、出口压力,介质温度,环境温度,振动振幅)曲线及波形,所有试验数据自动采集、自动处理、自动计算、自动存储,并支持多种方式查询及调用。试验台可以同时进行,压力,振动以及温度的试验。其中温度包括环境温度以及介质温度两种温度可以分别同时控制。

脉冲波形

图1

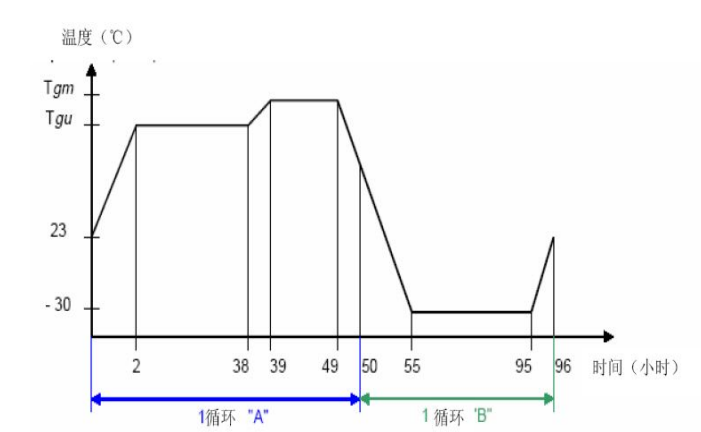

温度循环曲线

二、脉冲参数

(1)脉冲压力可调范围:0~5bar,脉冲频率可调范围:0.1~1Hz,可试验波形:正弦波、
方波、梯形波、以及下图所示的复合波形。
对于正弦波(图 1) ,频率能够在 10~60 次/分钟可调。目前在用的频率有 12 次/分钟,30次/分钟。对于梯形波 (图 2) , 能够在 3s 内实现升降压。 保压过程: 高压 0~10min 可调, 低压 0~30min可调 ,0~38h 是高压保压阶段;38~49h 是 Pu~Pm 的梯形脉冲阶段,升降压速率 1s,Pm 保压 5s,Pu 保压 5s;目前在用的有如下压力参数:Pu=1.4bar,Pm=1.5bar;Pu=1.3bar,Pm=1.4bar;Pu=1.7bar,Pm=2.15bar。
  (2)压力脉冲可由程序设定按下述波形进行循环试验:Pm、Pu 值和时间均可设定。

三、振动

(1)振动频率:0.2-2 Hz;最大振幅 30mm,定频振动,可实现实验过程人工改变频率、
振幅
(2)振动产生方式:机械式。能够实现三维振动,和单维振动方式
(3)三方向加速度传感器。

四、型号选择

产品名称

涡轮增压软管pvt试验脉冲疲劳试验机

产品型号

SUP_WMCXT_100

基本原理

计算机控制压力波形曲线,控制实验温度,控制振动

性能参数

试验压力

0-0.5MPa

控压精度

±1

压力值分辨

0.001MPa

试验介质

空气

操作方式

计算机控制或半自动控制

测试工位

1-4

设备构成

压力脉冲装置、温度控制装置、振动装置

适用范围

涡轮增压器软管
