阀门水压测试台检测原理：将产品两侧法兰夹紧密封，注满水，排空空气，通过增压泵注水增压到指定压力，保压10分钟。（上图为手动装置）
一、工况条件：
1、高测试内压力：标准产品17MPa（class600等级压力11MPa的1.5倍），特殊产品63MPa（设计压力42MPa(Class2500)的1.5倍）.首先保证标准产品需求。
2、注入介质：水
3、温度：环境温度（常温）

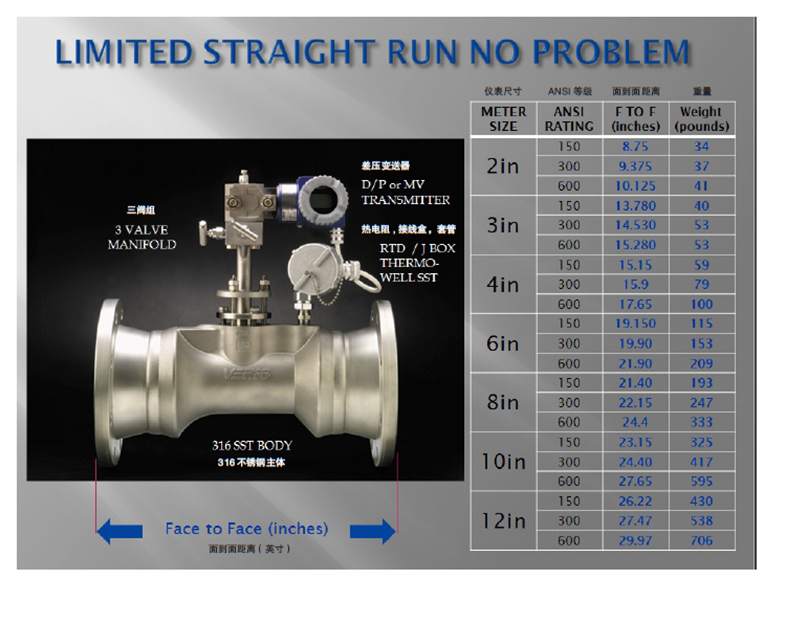

4、夹装产品规格及FF值：见下图表
5、密封面及法兰规格：按ASME B16.5法兰标准要求，尺寸规格及等级按下表。
两侧法兰的平行度为0.762mm(不平行时还要求做到绝对的密封性)
二、水压试验台自动装置技术要求：
1、一机多用（适用下图中所有产品），含液压自动夹装及自动增压调压设备。
2、自动液压夹装密封两侧法兰，(压紧力显示)并可调节；
3、注水口取在两侧法兰面任一面上，自动注水增压，带内压表，可调允许压力范围的 值，能保压。好具有自动计时功能。
4、两侧夹装板密封面水纹线按ASME B16.5法兰标准要求，密封面采用缠绕式垫片，匹配相应等级。(参考：因不需螺栓孔，两侧夹装板可以统一按12”class600法兰密封面(φ289mm)加工，这样，12”class600以下法兰均可用。)
5、设计高压力按我们要求的水压内压力的1.5倍（少）。
6、常与水接触的部件要求采用304材质。或有更好的防水防锈措施。
点击参考jinnianhui金年会 阀门水压试验机
相关产品：
jinnianhui金年会航空阀门试验机主要用于各种阀体的耐压、爆破试验。符合JB/T 9092 《 阀门的检验与试验》标准。广泛应用于阀体的生产工厂、产品质量检验所、科研院校等单位的生产检验和开发研究领域。
更多详情请点击：航空阀门试验机
安全阀便携离线校验设备用于检验安全阀的密封性能、起跳压力、回座压力等，整个实验过程可手动控制完成可以在计算机上自动完成，可显示压力曲线，各试验参数可以自由设定，比如试验压力，保压时间，允许压降等。
