气密性检测设备要求
1. 气密封性试验
试验目的：燃烧室中的混，合气是否泄漏到水套中。

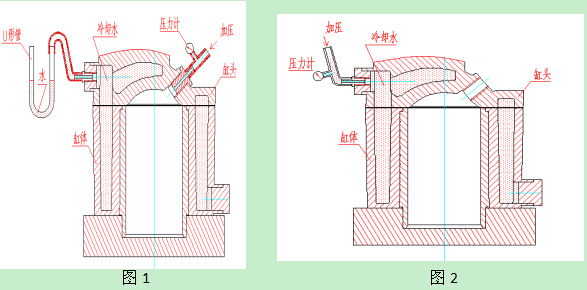

试验方法：往燃烧室加氮气，压力要求达到60bar,原理图如图1：
2. 水密封性试验，原理图如图2
试验目的：确认水套中的冷却水是否进入燃烧室中。
试验方法：往水套中加空气。
⑴.用气枪把缸头结合面吹干净，然后喷显影剂。
⑵.往水套中加压，压力为0.4MPa,保压5min。
⑶.确认5min内，压力不下降。
⑷.把缸套中的冷却水放掉,检查显影剂是否变色
3. 气缸头结合面变形量测量
试验目的：确认水套中的冷却水是否进入燃烧室中。
试验方法：往燃烧室中加机油或氮气，要求压力达到80bar，测量缸头结合面的变形量，要求保压5min,原理图如图1
说明：
1.设备带试验台，试验台上可安装发动机。
2.试验方法：主要考虑氮气检测方法，但第三项要考虑用机油加压。
3.试验件的容积：100cc～800cc。
4.控制方法：计算机控制，可自动设定压力和保压时间。
5.因压力较大，要求带安全防护装置。
